Machine type hf 100 ch

Machines de formage a froid – Eckold

Machine Universelle de formage. Capacité 1.5 mm Acier

Allongement d'un profil en Alu avec l'outil HFLR 70 SSP

Rétreint sur un disque en Galva avec l'outil FWA 405 SSP

Grugeage d'une pièce de 1.00 mm Acier avec l'outil ASW 42 SSP

Poinçonnage d'un profil en Acier 1.0 mm avec l'outil LSW 1 SSP

Différents outillages possible pour le HF 100 CH / HF 100 CH PA 100

Documentations

2019-doc HF 100 CH

Ce produit vous intéresse ?

Contactez-nous !
Cliquez-ici

Vidéo HF 100 CH

Le formeur à main ECKOLD HF 100 est une machine universelle pour le formage à froid de tôles et de profilés.

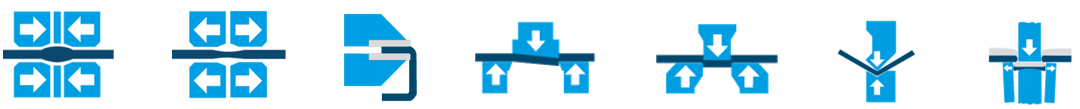

Elle dispose d'un col de cygne de 100 mm et de nombreux outils de formage (rétreint, allonge, grugage, poinçonnage, pliage...).

Machines de formage à froid HF100CH

Propriétés et avantages

Le formeur à main ECKOLD évite le laborieux travail de formage de tôle au marteau. Il est simple d'utilisation, silencieux et facilement transportable. Utilisé pour l'allongement, mais aussi la rétreinte de tôles et profilés jusqu'à 1,5 mm (acier) ou 2,0 mm (alu) d'épaisseur.

Caractéristiques spéciales:

• Hauteur de travail réglable.

• Changement rapide des outils.

• Rangements pour outils.

• Avec butée réglable pour un guidage précis des pièces.

• Commande pneumatique PA 80 équipable en alternative.

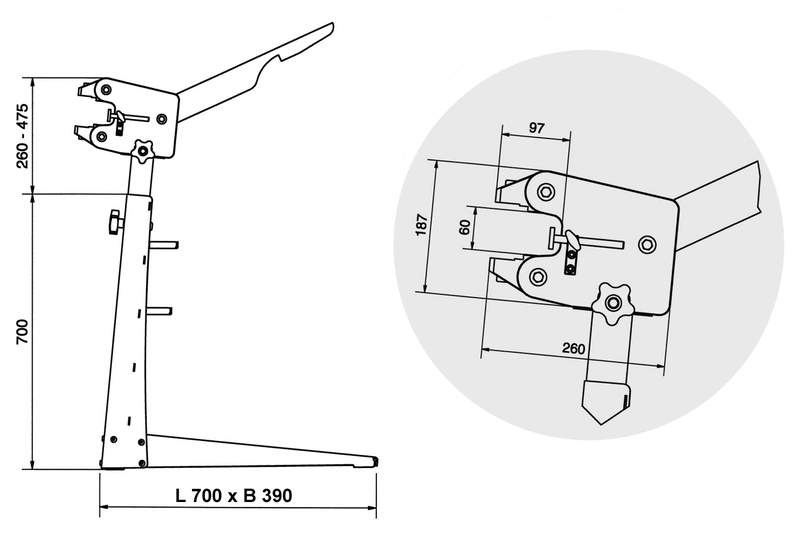

Caractéristiques techniques


	HF 100 CH
Col de Cygne Horizontal	environ 100 mm
Col de cygne Vertical	60 mm
Course de travail	Max 6.0 mm
Commande
Pression
Déclenchement
Poids	27 Kg

Données techniques:

- Capacité de formage acier (Rm ~400 N/mm²) max 1.5 mm.
- Capacité de formage alu (Rm ~250 N/mm²) max 2.0 mm.
- Capacité de formage inox (Rm ~600 N/mm²) max 1.0 mm.
