ECKOLD

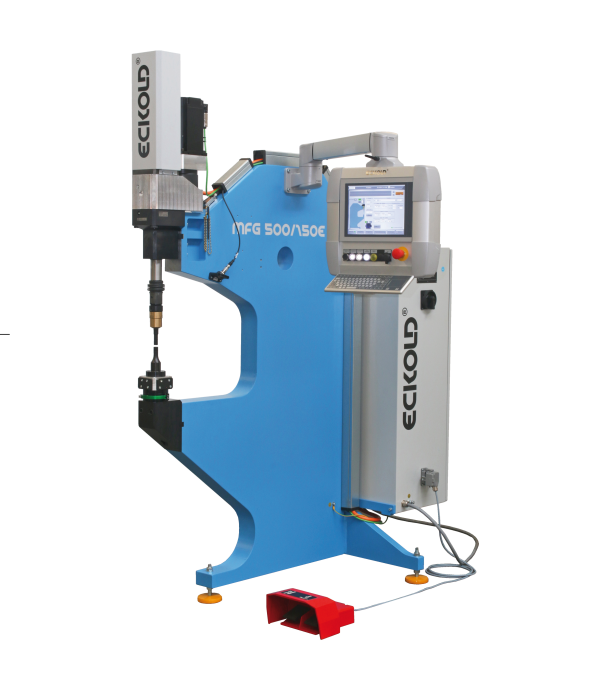

MACHINE STATIONNAIRE TYPE MFG 500/150 E

La machine type MFG 500/80 E est une machine universelle pour le clinchage, rivetage, poinçonnage, pressage et l'estampage.



Elle répond à de nombreuses exigences posées par l'usinage et le façonnage des tôles et profilés en aluminium, acier ou inox.



Machines et outils de clinchage DFG 500/80E

Propriétés et avantages

Caractéristiques techniques

Photos / Vidéos

Machine à montants col de cygne universelle DFG 500/80 E.
Un appareil de clinchage universel pour l’assemblage des tôles et des profilés.



Caractéristiques techniques:


- Entraînement électromécanique.
- Force de pression, réglable max. 80 kN.
- Branchement sur le réseau 400 V, 3 Ph, 50 Hz.
- Puissance absorbée 1,5 kW.
- Déclenchement de course pédale avec dispositif de sécurité.

- Limiteur de course variable, réglable en continu.
- Course du coulisseau max. 100 mm.
- Positionnement de coulisseau +/- 0,01 mm.
- Vitesse de travail max. 125 mm/s.
- Nombre de courses de travail environ 2500/h possibles.
- Conçu pour le type de clinchage S-DF, H-DF, R-DF, CONFIX.

- Epaisseur totale max. de la tôle pouvant être assemblée : 5,5 mm acier (400 N/qmm) ; 5,5 mm aluminium (bonne formabilité) ; 3,0 mm inox.

- Col de cygne, horizontal 500 mm.

- Col de cygne, vertical, haute 157 mm.
- Col de cygne, vertical, en bas 243 mm.
- Ouverture totale entre porte-outils 87 mm.
- Poids environ 1300 kg.
